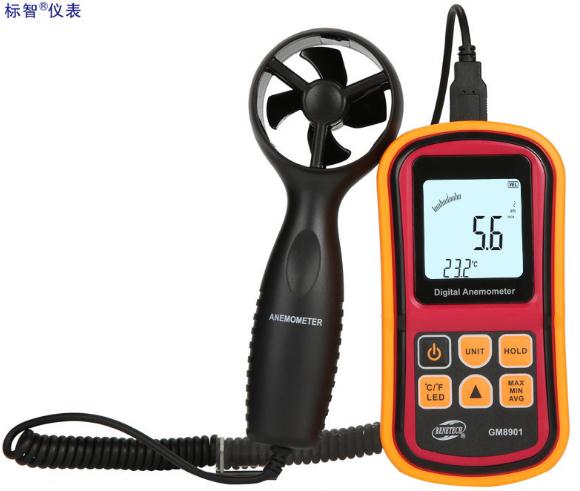

数字风速计是测量空气流速的仪器。一般为旋桨式风速计，由一个三叶或四叶螺旋桨组成感应部分，将其安装在一个风向标的前端，使它随时对准风的来向。桨叶绕水平轴以正比于风速的转速旋转，图6-1。

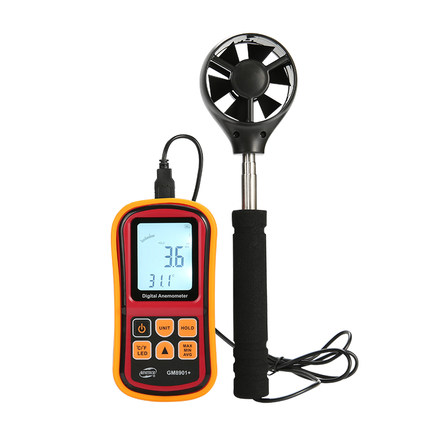

数字风速计

（一）、应用范围

可用来测量防烟排烟系统中的送风口和排烟口的风速、风量，以校核其是否符合现行消防规范的有关规定。

（二）、使用方法（仅供参考，可查阅具体说明书）

风速、风温测量

（1）打开电源开关。

（2）将风轮依顺风方向与风向垂直放置，使风轮依风速大小自由转动。

（3）读取液晶显示器上之风速及风温值。

（4）欲改变风速单位，按UNIT3键，选取适当单位m/s、ft/min、knots、km/h、MPH。

（5）欲改变温度单位，按℉/℃键即可选择。

（6）欲作最大值、最小值测量时，按MAX/MIN键选择即可。

（7）按HOLD键即可作资料保留。

（三）、注意事项

保护对象周围的空气流动速度不宜大于3.0m/s。必要时，应采取挡风措施。

采用局部应用灭火系统的保护对象，应符合下列要求：

1.保护对象周围的空气流动速度不应大于2m/s。必要时，应采取挡风措施。

2.加压送风口的风速不宜大于7m/s。选取每个独立的送风系统或竖井取最有利点检查。

3.排烟阀(口)处的风速不宜大于10m/s。选取每个独立的系统取最有利点检查。

（四）、测量排烟风口的风速的方法：

1.小截面风口（风口面积小于0.3m2），可采用5个测点，见图6-2所示。

小截面风口

2.当风口面积大于0.3m2时，对于矩形风口，见图6-3所示，按风口断面的大小划分成若干个面积相等的矩形，测点布置在图每个小矩形的中心，小矩形每边的长度为200mm左右。

图6-3矩形风口测点布置

3.对于条形风口见图6-4所示，在高度方向上，至少安排两个测点，沿其长度方向上，可取4－6个测点；对于圆形风罩，见图6-5所示，并至少取5个测点，测点间距≤200mm。

条缝形风口测点布置

4.若风口气流偏斜时，可临时安装一截长度为0.5－1m，断面尺寸与风口相同的短管进行测定。

圆形风口测点布置

数字风速计使用范例
