消防评估软件中人员疏散能力模拟软件增加楼层

增加楼层

将通过添加多层模型的组件来完成其余的几何图形。

1. 在楼层列表中的导航面板上，选择添加新的。
2. 在“ 新建楼层”对话框的“ 输入楼层位置”框中，键入10 ft。单击确定。
3. 对每个楼层重复步骤1-2，直到创建了60.0 ft楼层。
4. 在“视图”工具栏上，选择“ 显示导入的几何”。
5. 在“ 楼层”列表的“导航”面板上，选择“ 楼层10.0 ft”。

从此列表框中选择一个地板会将其设置为“活动地板”，并隐藏其他地板。

6. 在3D视图上，右键单击“地板10.0英尺”天花板，然后单击“ 隐藏”。

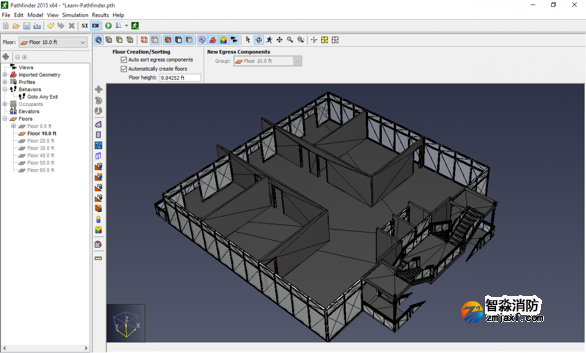

隐藏天花板之后，您应该能够查看导入的几何图形的地板和墙壁。

7. 在“绘图”工具栏上，单击“ 从导入的几何图形提取地板”。
8. 在3D视图上，单击10.0英尺楼层上的任意位置。
9. 在“视图”工具栏上，清除“ 显示导入的几何图形”。

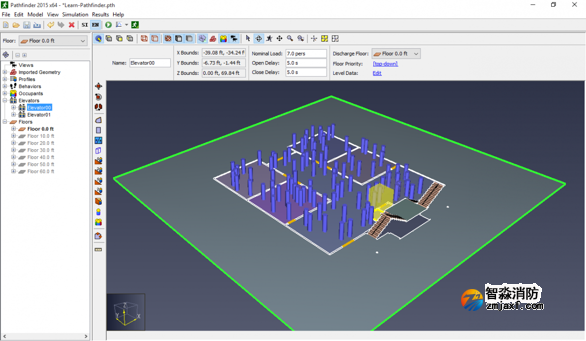

10. 除电梯房门外，增加9个门，类似于创建乘员中的0.0英尺地板。
11. 在“导航”面板上，右键单击Floor 10.0 ft，然后单击添加乘员。
12. 在“ 按数字添加”对话框中的“ 添加乘员”对话框中，键入100。单击确定。

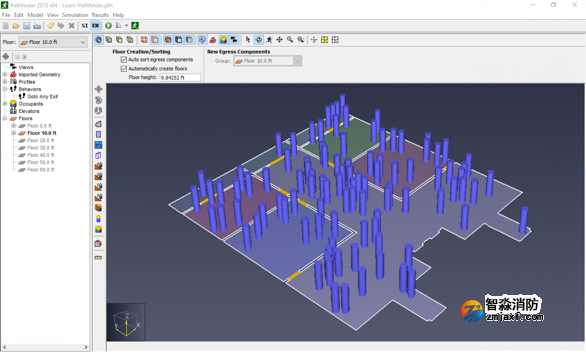

已成功添加新楼层和人员。

1. 复制楼层和乘员

将对象从第二层复制到模型的其他层。由于中间楼层相同，因此速度更快。

1. 在“导航”面板上，选择“ 楼板10.0英尺”。
2. 在“绘图”工具栏上，单击“ 复制/移动对象”。
3. 在属性面板上，选择“ 复印模式”。
4. 在属性面板上的“ 副本”框中，键入4。
5. 在属性面板的“ 移动Z”框中，键入10 ft。
6. 在属性面板上，单击“ 复制/移动”。
7. 在“导航”面板上，展开“ 乘员”列表，然后选择10.0英尺楼层的乘员组。
8. 重复步骤2至6，在10.0英尺处创建4个副本。

您可以复制每个乘员组的布置，而不是复制乘员。右键单击“导航”面板中的地板，单击“ 添加乘客”，然后完成“ 添加乘客”对话框。

2. 添加屋顶地板

顶层与中层不同，因此我们需要分别提取它。

1. 在“导航”面板上，右键单击“ 楼层”，然后单击“ 显示”。
2. 在“视图”工具栏上，选择“ 显示导入的几何”。
3. 在“绘图”工具栏上，单击“ 从导入的几何图形提取地板”。
4. 在3D视图上，单击屋顶地板上的任意位置。
5. 在“导航”面板上，右键单击“ 地板60.0英尺”，然后单击“ 添加乘客”。
6. 在“ 按数字添加”对话框中的“ 添加乘客”对话框中，键入100。单击确定。

3. 创建着陆和楼梯

将在导入的楼梯上创建一个导航网格，以便乘员可以在楼层之间穿越。

1. 在“ 楼层”列表中的“导航”面板上，选择“ 显示全部”。
2. 在“视图”工具栏上，选择“ 显示导入的几何”。
3. 在“绘图”工具栏上，单击“ 从导入的几何图形提取地板”
4. 在3D视图上，单击连接到四个楼梯的平台上的任意位置。

平台连接到四个楼梯。

5. 在“视图”工具栏上，清除“ 显示导入的几何图形”。
6. 在“绘图”工具栏上，单击通过在每个边缘上选择一个点，在两个边缘之间创建楼梯。
7. 对于连接到底部平台的四个楼梯之一，单击底部和顶部边缘上的点以创建楼梯。

单击之前，当指针位于可接受的边缘时，将出现一条线。第二次单击之前，当指针位于可接受的边缘上时，将出现楼梯。

8. 对连接到底部平台的其他三个楼梯重复步骤6 – 7。

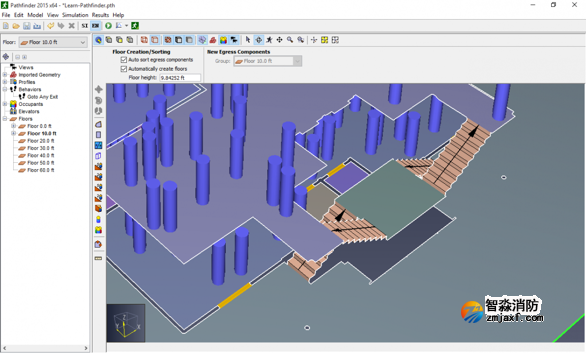

已成功创建楼梯。

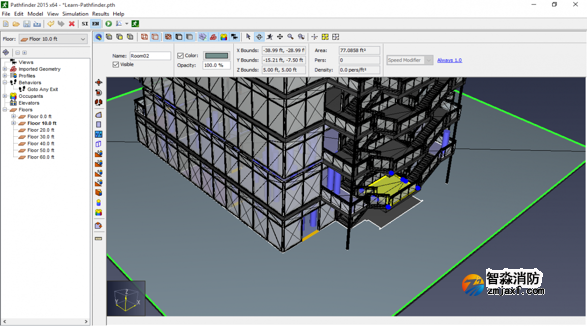

4. 复制着陆点和楼梯

1. 在3D视图上，按住Ctrl键的同时单击四个楼梯和平台。
2. 在“绘图”工具栏上，单击“ 复制/移动对象”。
3. 在属性面板上，选择“ 复印模式”。
4. 在属性面板上的“ 副本”框中，键入5。
5. 在属性面板的“ 移动Z”框中，键入10 ft。
6. 在属性面板上，单击“ 复制/移动”。
